开关水电预埋图图纸上面的一些字母符号代表什么

cad水电施工图第五十四节：某会所电器开关水电预埋图图纸上面的一些字母符号代表什么意思？其实原先讲过的，只不过没有系统的总结，今天总结一下图纸上面常用的字母和符号表示什么意思。

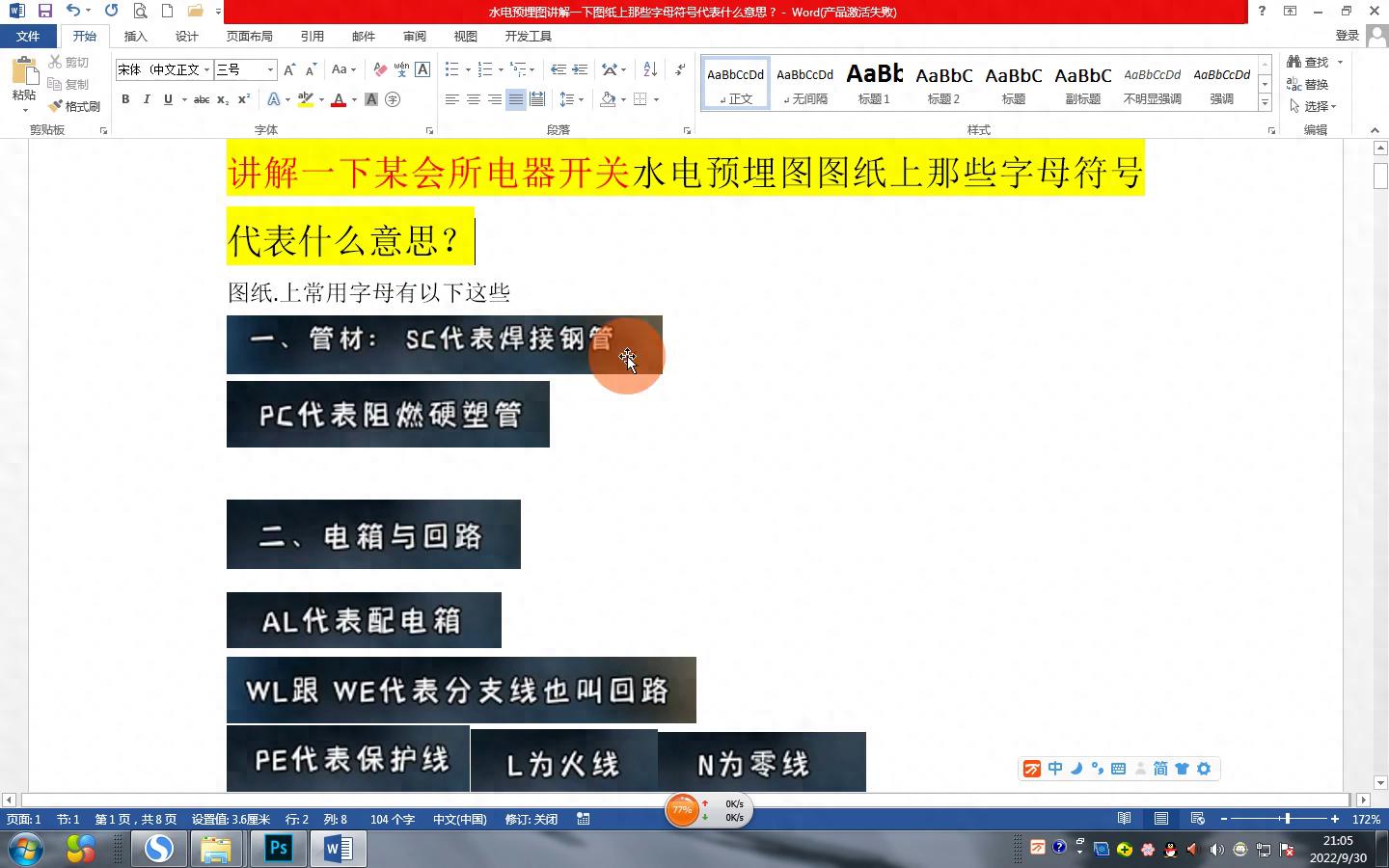

·比如第一个管材方面，s代表焊接钢管，p代表阻燃硬塑料管。

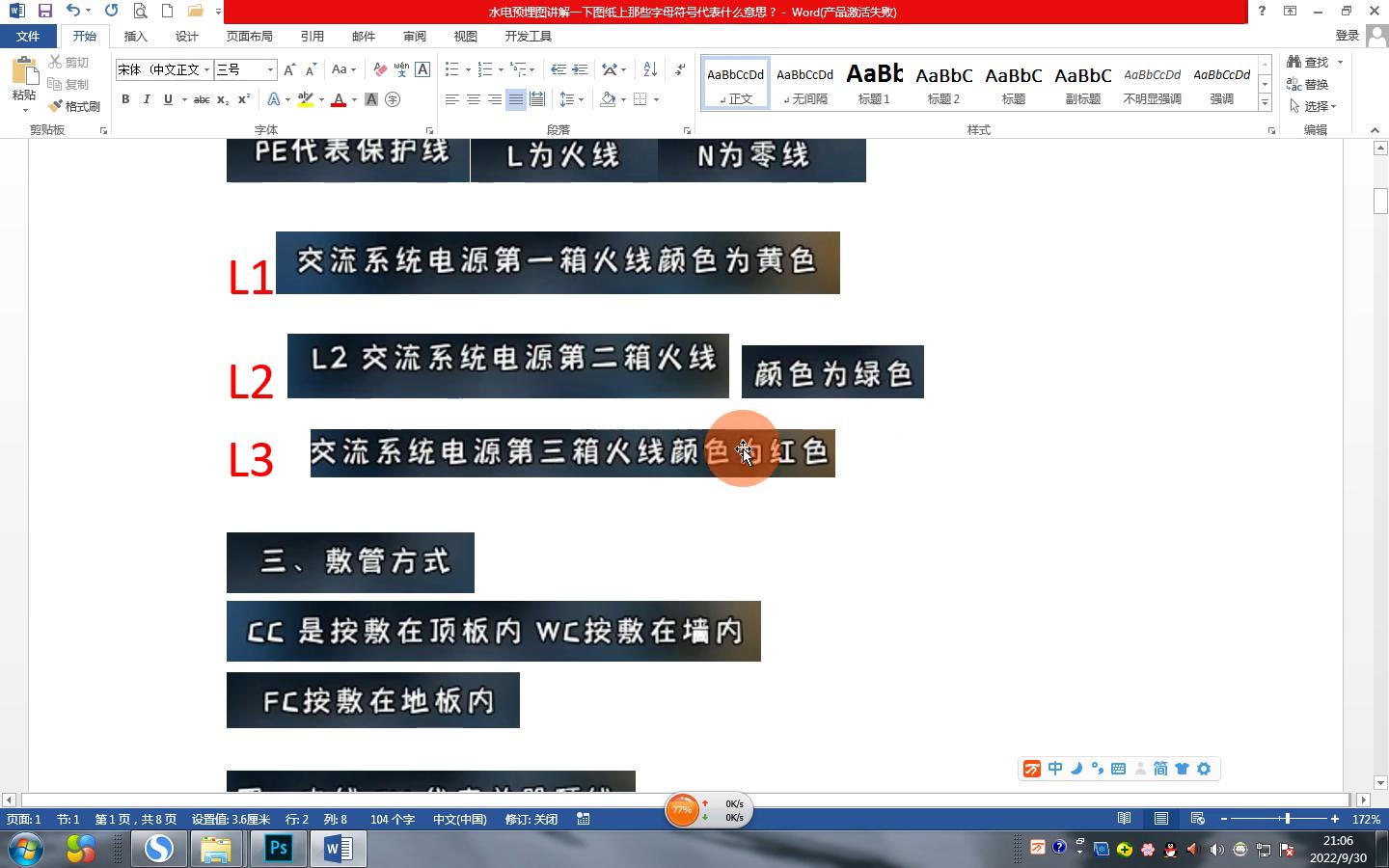

·第二个就是电箱与回路，上节课其实也讲了，a、l代表配电箱，因为上次讲的主要是这系统，今天总结一下。a、l表配电箱，w、l跟w、e分别代表分支，也叫回路。p代表保护线，pe、l表示火线，n表示零线。l一表示交流系统电源第一箱火线颜色为黄线，l二表示交流系统电源第二箱火线颜色为绿线，l三交流系统电源第三箱火线颜色为红色。

·第三个要知道付款方式，c、c是暗浮在顶板内，w、c暗浮在墙内。注意w、c不是卫生间，不是厕所，因为电路上面w、c表示暗浮在墙内，f、c表示暗浮在地板内，因为f表示flow的，f、l、o、d表示地板，所以为什么是f、c表示地板？

·第四个就电线，b、v代表单股硬线，b、v、r表示多股硬线，r表示多股，a、h表示耐火，v开头一般都称为电缆，b开头一般称为电线，这就区别。

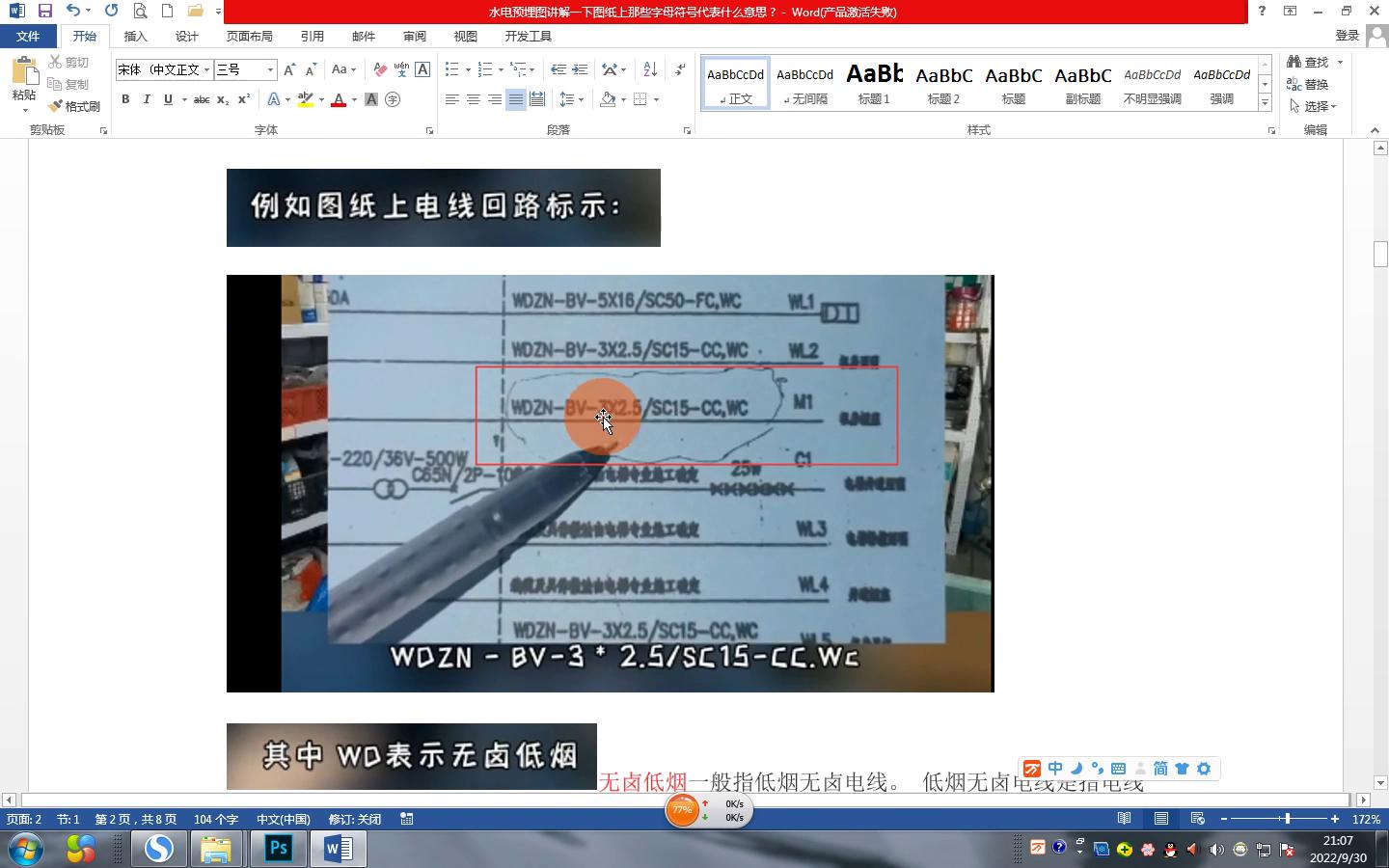

比如再看一下图纸上面电线回路标识，w、d、z、n随便举一个，比如b、v三x二点五杠，s、c幺五杠，c、c逗号，w、c，通过刚才解释就知道什么意思了。

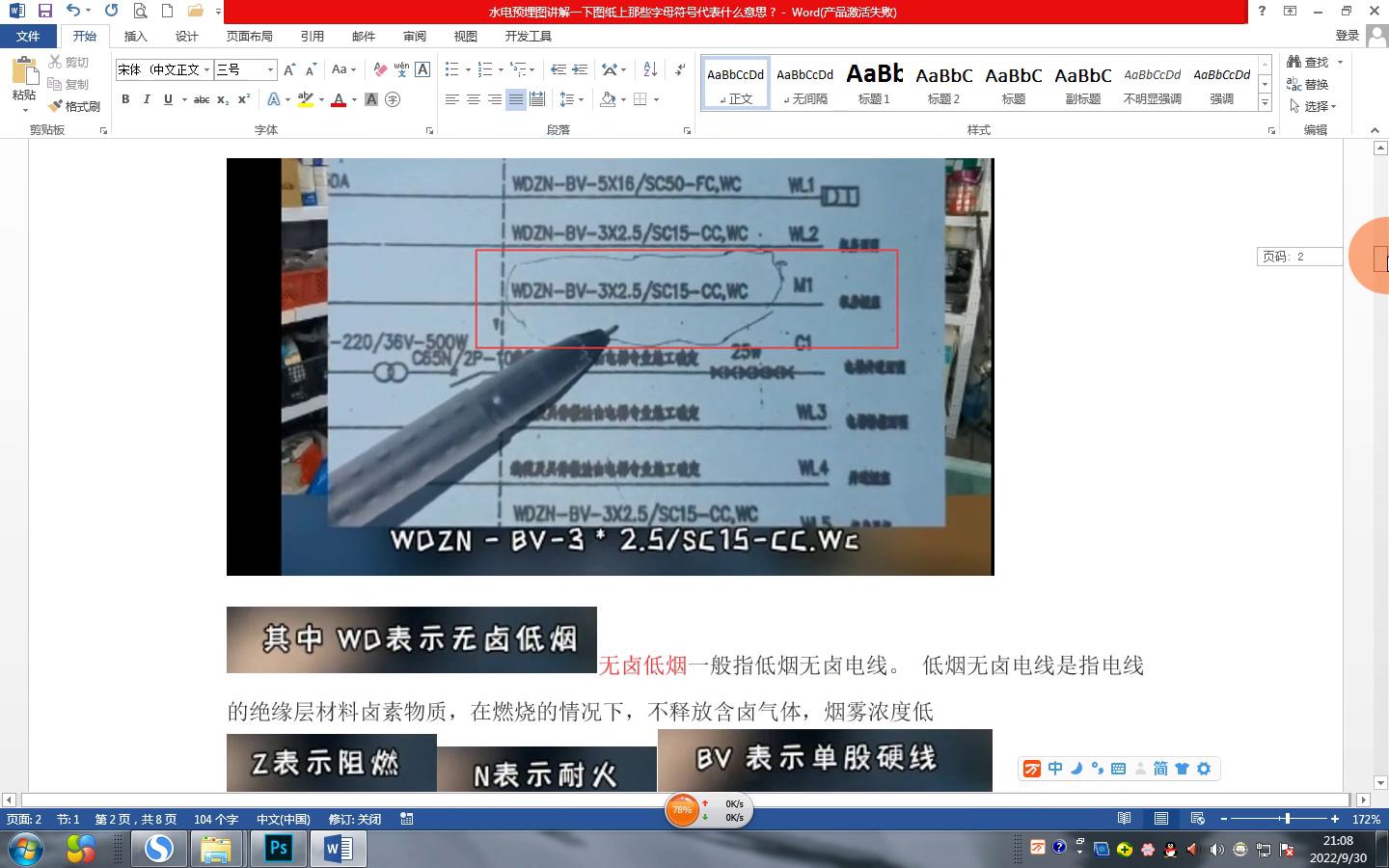

这个是哪个位置？是一个过道空间，其中w、d要知道表示五鲁地烟，什么叫五鲁地烟？一般指低烟五乳电线，当然是低烟五乳电线。低烟五乳电线是指电线的均匀层材料是卤素与物质，在燃烧的情况下不释放含卤素物质，不会释放含卤素气体，烟雾浓度比较低，安全环保。

z表示阻燃，这个原因讲过的阻燃，z表示阻燃，n表示耐火的，耐火的阻燃的。b、v刚才讲的表示单股硬线，三乘二点五表示三根二点五平方线，就要知道。当然分别表示什么？表示零火地，分别表示零火、零线、火线、地线。

s、15，s、c又表示焊接钢管，15又表示管径为直径为十五毫米。c、c和w、c其实刚才讲的c、c表示天花，也就是顶部暗伏，w、c表示强内暗伏，强内是吧？副管。

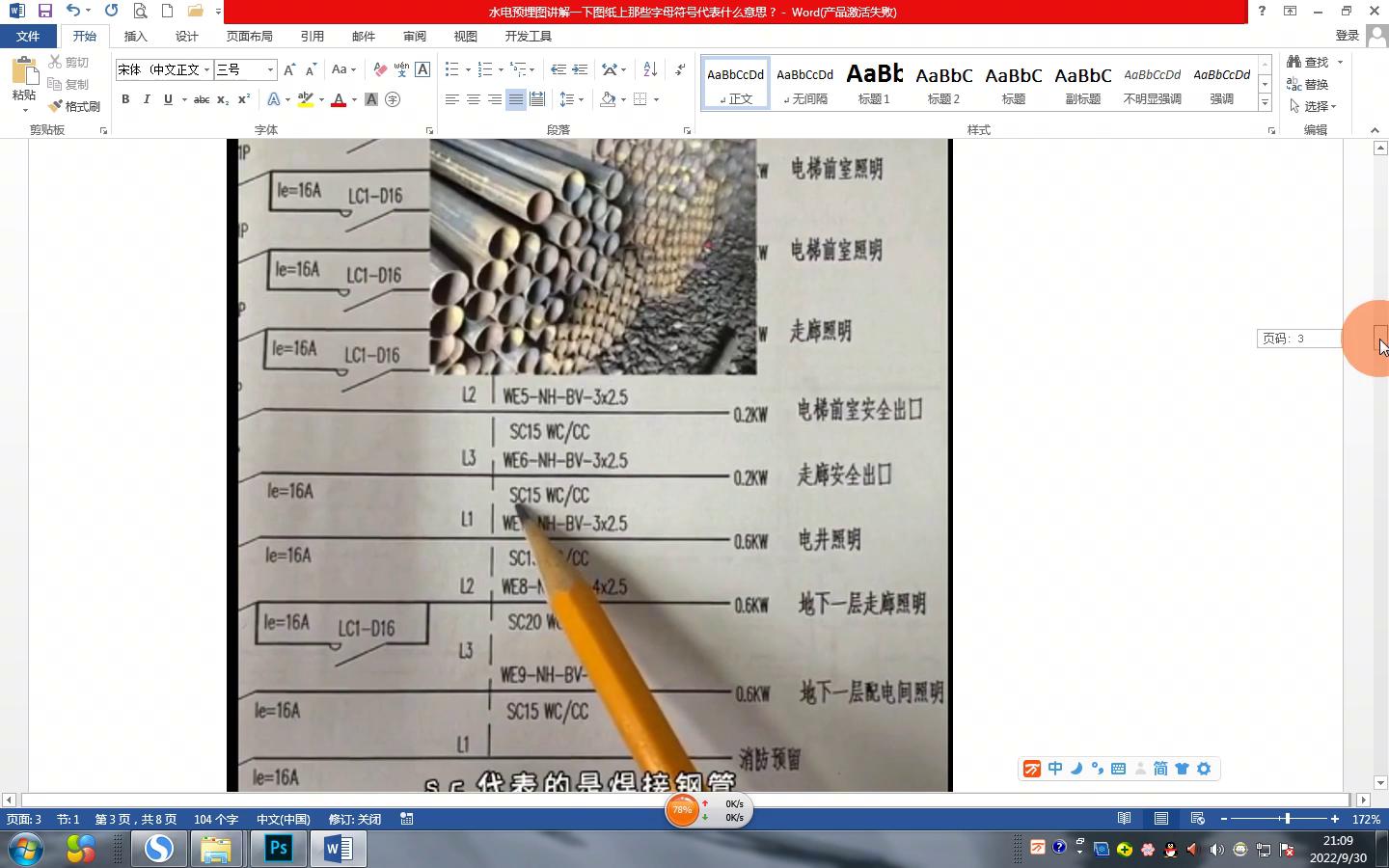

·再看sc表示焊接杠管，焊接杠管是这样的形，是这样长成这样的，也就是这种杠管，也就是穿管管线是穿在sc15毫米的焊接钢管里面，这种钢管是这样的。

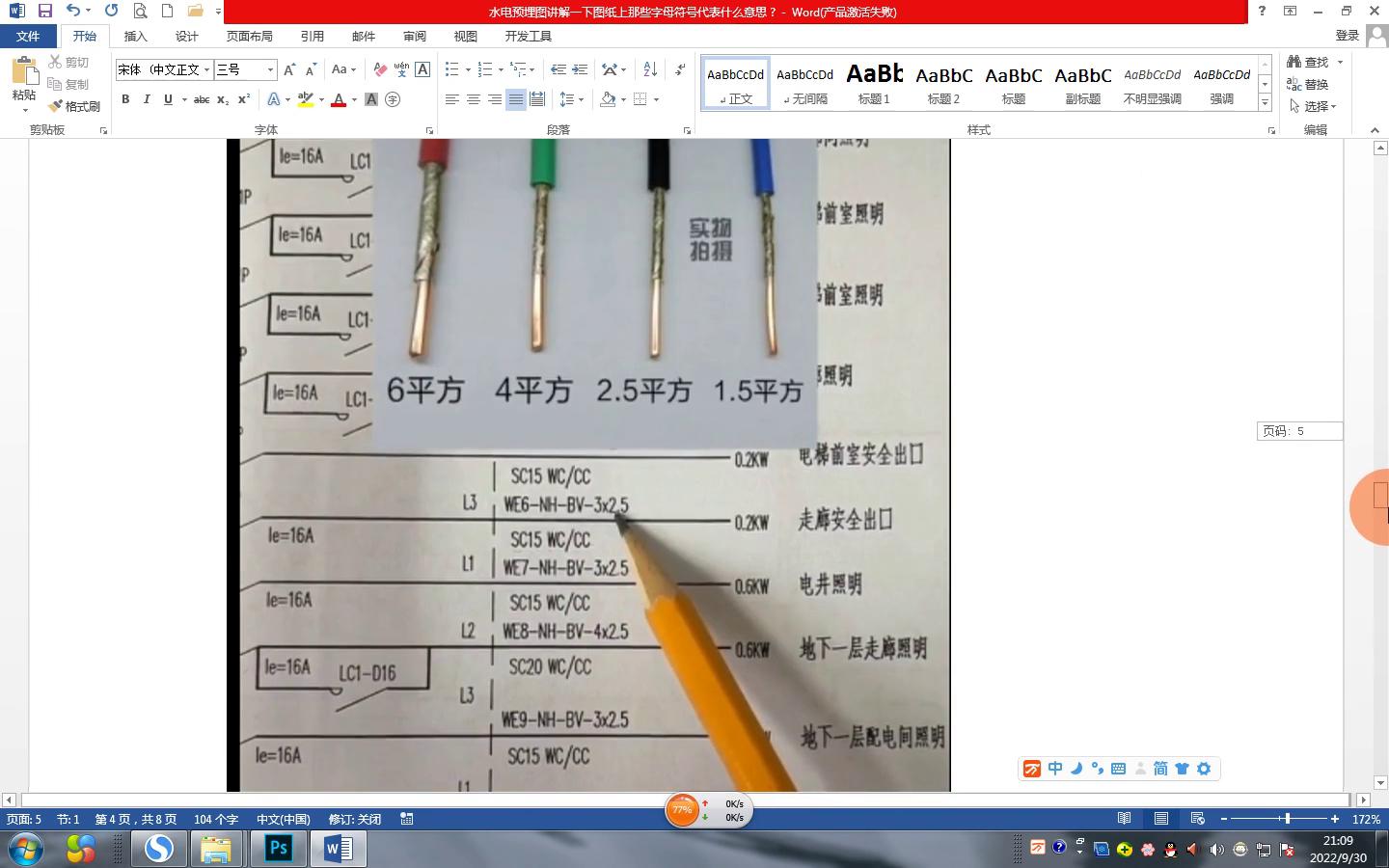

·这个是走廊安全出口配电，还知道一点五平米什么意思？二点五平方，四平方，六平方，是这个意思，穿的是吧？线是一点五平方，刚才解释的，二点五就是三个二点五，三个二点五，三乘二点五就三根二点五的意思，灵活地，所以很重要。

·后期穿线的时候一般使用耐火bv线，后期穿线就耐火bv线，三乘二点五刚才讲的就是三根二点五平方线。

·下节课再说一下，就是对着cad会所电器开关图纸来试图，下节课再讲，分别是零火地火零地三根。刚才解释了火线一共有三种颜色，其实在这地方也解释了说明有三种颜色，黄绿红。

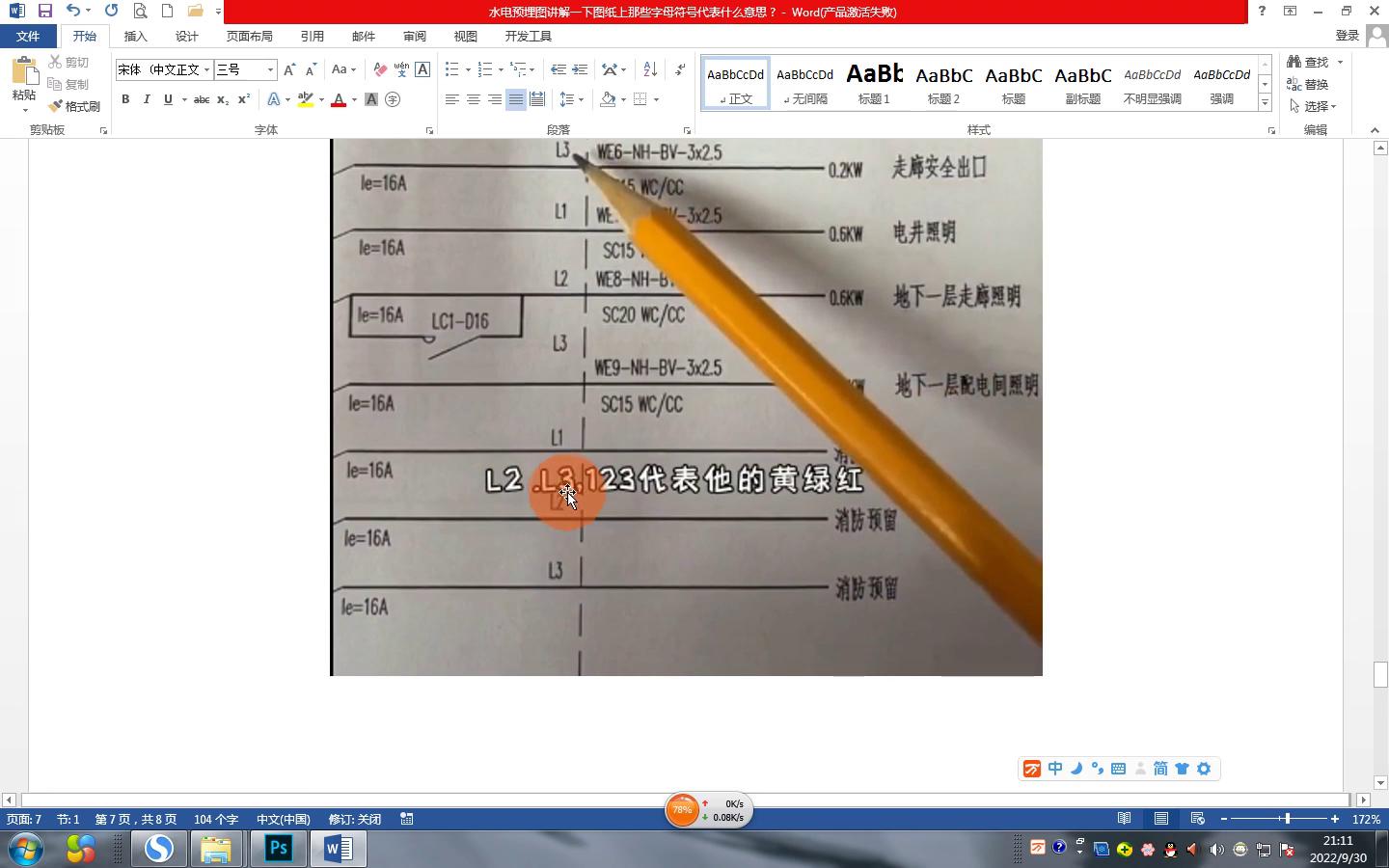

·黄绿红要走走廊安全出口，这是走廊安全出口的黄金红佩戴，沙是内饰的，看l三，l三刚才讲的l什么意思？三根，再看l2，l三l一代表黄绿红，刚才讲的是吧？所以l三就是安全出口的火线颜色，火线颜色很清晰明了，所以使用的就是红色火线，对应的是吧？刚才也有解释说明的。

·二十三交流系统电源，第三将火线颜色为红色。
